| Номер |
Номинальный ток, A |
Назначение предохранителя |
| |
|
|

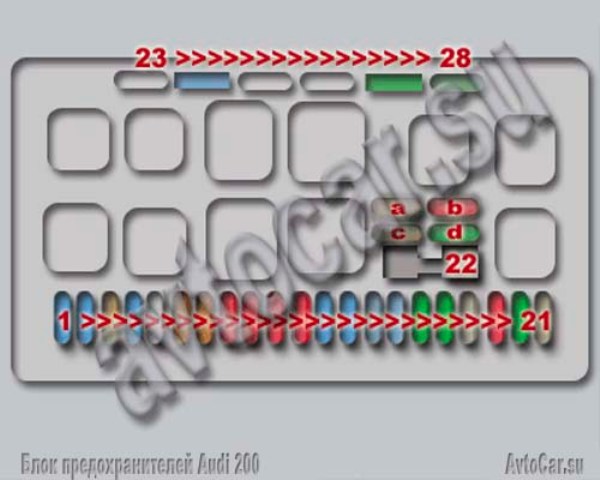

| Блок предохранителей расположенных под панелью управления |
 Запасные предохранители находятся в верхней части монтажного блока (№23-28) |
| 1 |
15 |
Противотуманные фары |
| 2 |
15 |
Указатели поворотов в режиме аварийной световой сигнализации |
| 3 |
25 |
Звуковой сигнал
Прикуриватель
Освещение в салоне: плафоны, зеркало пассажира, лампа для карты |
| 4 |
15 |
Стоп-сигналы
Освещение багажного отделения |
| 5 |
- |
Не используется |
| 6 |
5 |
Габаритные огни - правые |
| 7 |
5 |
Габаритные огни - левые |
| 8 |
10 |
Дальний свет - правая фара
Контрольная лампа включения дальнего света |
| 9 |
10 |
Дальний свет - левая фара |
| 10 |
10 |
Ближний свет - правая фара |
| 11 |
10 |
Ближний свет - левая фара |
| 12 |
15 |
Панель приборов подсветка
Задние ходовые огни
Блок бортовой системы контроля |
| 13 |
15 |
Топливный насос |
| 14 |
15 |
Подсветка номерного знака
Лампы подсветки приборов
Освещение моторного отсека
Освещение вещевого ящика |
| 15 |
15 |
Очиститель ветрового стекла
Указатели поворотов - режим указателя поворотов |
| 16 |
30 |
Обогрев заднего стекла |
| 17 |
30 |
Электродвигатель вентилятора отопителя (печки) |
| 18 |
25 |
Электропривод люка |
| 19 |
10 |
Центральный замок
Электропривод наружных зеркал |
| 20 |
30 |
Обогрев сидений водителя и пассажира |
| 21 |
25 |
Прикуриватель - дополнительный сзади |
| 22 |
80 |
Подогреватель дизельных двигателей |
| 23 |
- |
Не используется |
| 24* |
30 |
Блок памяти положения передних сидений (с электроприводом) |
| 25 |
- |
Не используются |
| 26 |
- |
Не используются |
| 27* |
30 |
Электростеклоподъёмники |
| 28 |
30 |
Прицепное устройство |
| a-d |
- |
Запасные предохранители |
|
