| Номер |
Номинальный ток, A |
Назначение предохранителей |
| |
|
|
| Блок предохранителей расположенных в салоне |
 |
| 1 |
20 |
Стеклоочистиель ветрового стекла
Обогрев стекла крышки багажника - реле
|
| 2 |
5 |
Реле стартера
Блок управления трансмиссии
|
| 3 |
10 |
Ближний свет левая фара/комбинация приборов
|
| 4 |
30 |
Электростеклоподъемники задних дверей |
| 5 |
5 |
Комбинация приборов
Топливный насос - реле
Блок управления двигателя
Ремни безопасности - сигнализация
AirBag включение-отключение
|
| 6 |
15 |
Прикуриватель |
| 7 |
10 |
Электропривод люка |
| 8 |
20 |
Стеклоочиститель ветрового стекла |
| 9 |
10 |
Щиток комбинации приборов |
| 10 |
10 |
ВСМ |
| 11 |
10 |
Стеклоочиститель заднего ветрового стекла |
| 12 |
10 |
Стоп-сигнал - выключатель |
| 13 |
- |
Резерв |
| 14 |
10 |
Панель приборов
Дальний свет - левая фара
|
| 15 |
10 |
Блок управления ABS
Датчик ускорения
Датчик угла поворота рулевого колеса
|
| 16 |
10 |
Габаритные огни - левый борт |
| 17 |
5 |
Обогрев наружных зеркал |
| 18 |
5 |
Не используется (насос рулевого управления) |
| 19 |
5 |
Система SRS |
| 20 |
10 |
Диагностический разъём
Антенный блок иммобилизатора
Блок управления электрооборудованием кузова
|
| 21 |
- |
Резерв |
| 22 |
10 |
Дальний свет правая фара |
| 23 |
15 |
Электрообогрев сидений |
| 24 |
10 |
Габаритные огни правый борт
Освещение комбинации приборов, вещевого ящика
Аварийно-световая сигнализация
|
| 25 |
5 |
не используется |
| 26 |
- |
Резерв |
| 27 |
20 |
Стеклоочиститель задний
Звуковая сигнализация
Датчик ВМТ
Задние ходовые огни - выключатель
|
| 28 |
15 |
Блок управления оборудованием салона (энергосберегающий режим) |
| 29 |
30 |
Обогрев стекла крышки багажника |
| 30 |
30 |
Электродвигатель системы отопления-кондиционирования-вентиляции |
| 31 |
20 |
Блок управления оборудованием салона
Диагностический разъём
|
| 32 |
- |
резерв |
| 33 |
5 |
Зеркала заднего вида - электропривод |
| 34 |
20 |
Блок управления оборудованием салона |
| 35 |
15 |
Блок управления трансмиссией |
| 36 |
15 |
Прикуриватель
Аудиосистема
|
| 37 |
15 |
Противотуманные фары
Реле противотуманных фар
|
| 38 |
- |
Резерв
|
| 39 |
10 |
Электродвигатель системы отопления-кондиционирования-вентиляции (реле) |
| |
|
|
| |

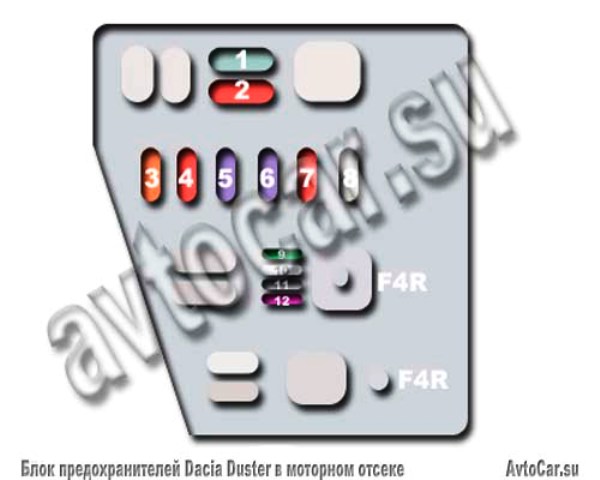

| Блок предохранителей в моторном отсеке |
 |
| 1 |
5 |
Лямбда-зонд 2 - задний |
| 2 |
5 |
Лямбда-зонд 1 - передний |
| 3 |
50/40 |
Вентилятор системы охлаждения двигателя
Компрессор кондиционера - муфта
|
| 4 |
80
60
|
Насос гидроусилителя (K4M)
Переключатель наружного освещения (F4R)
|
| 5 |
60 |
Переключатель наружного освещения |
| 6 |
60
25
|
Переключатель наружного освещения (K4M)
Блок управления управления трансмиссией для полного привода (F4R)
|
| 7 |
25
80
|
Блок управления трансмиссией для полного привода (K4M)
Дополнительный отопитель салона с реле (F4R)
|
| 8 |
80 |
Дополнительный отопитель салона с реле |
| 9 |
15/30 |
Вентилятор системы охлаждения - 1 скорость
Кондиционер - электромагнитная муфта компрессора (F4R)
|
| 10 |
25 |
Топливный насос |
| 11 |
- |
Резерв |
| 12 |
15 |
Блок управления АКПП (F4R) |
|
