| Номер |
Номинальный ток, A |
Назначение предохранителя |
| |
|
|
| Блок предохранителей расположенных под панелью управления |
 |
| 1 |
15 |
Освещение салона
Подсветка багажного отделения
Магнитола |
| 2 |
15 |
Прикуриватель
Розетка для подключения дополнительного оборудования |
| 3 |
7,5 |
Электропривод боковых зеркал заднего вида |
| 4 |
10 |
Панель приборов |
| 5 |
20 |
Стеклоочиститель
Стеклоомыватель |
| 6 |
10 |
Подушки безопасности |
| 7 |
15 |
Система управлением двигателем |
| 8 |
15 |
Блок управления АКПП |
| 9 |
30 |
Электропривод стеклоподъемников |
| 10 |
7,5 |
Боковые зеркала |
| 11 |
15 |
|
| 12 |
7,5 |
|
| 13 |
7,5 |
Габаритные огни
Подсветка номерного знака |
| 14 |
7,5 |
Освещение салона
Подсветка панели приборов |
| 15 |
7,5 |
Компрессор кондиционера - электромагнитная муфта |
| 16 |
7.5 |
Кондиционер |
| 17 |
10 |
Стеклоочиститель и омыватель задней двери |
| 18 |
10 |
Фонарь заднего хода |
| 19 |
25 |
Люк |

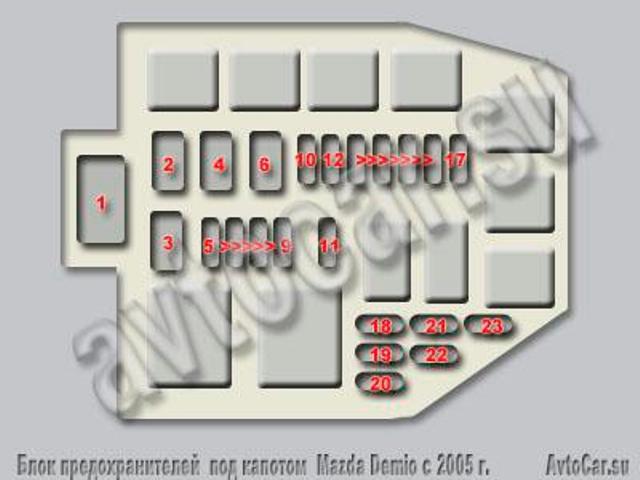

| Блок предохранителей в моторном отсеке |
 |
| 1 |
100 |
Главный предохранитель |
| 2 |
30 |
Электродвигатель вентилятора |
| 3 |
60 |
Для различных цепей |
| 4 |
40 |
Отопитель |
| 5 |
15 |
Топливный насос |
| 6 |
30 |
Обогреватель стекла задней двери |
| 7 |
10 |
Система управления двигателем |
| 8 |
20 |
Стоп-сигнал
Звуковой сигнал |
| 9 |
15 |
Аварийная сигнализация |
| 10 |
30 |
Для различных цепей |
| 11 |
15 |
Электропривод дросельной заслонки |
| 12 |
25 |
Для различных цепей |
| 13 |
30 |
ABS - антиблокировочная система тормозов |
| 14 |
20 |
ABS - антиблокировочная система тормозов |
| 15 |
15 |
Противотуманные фары |
| 16 |
20 |
Электропривод стеклоаодъемника |
| 17 |
30 |
Центральный замок |
| 18 |
15 |
Система управления двигателем |
| 19 |
15 |
Система управления двигателем |
| 20 |
10 |
Дальний свет - левая фара |
| 21 |
10 |
Дальний свет - правая фара |
| 22 |
10/20 |
Ближний свет - левая фара |
| 23 |
10/20 |
Ближний свет - правая фара |
|
