| Номер |
Номинальный ток, A |
Назначение предохранителей |
| |
|
|

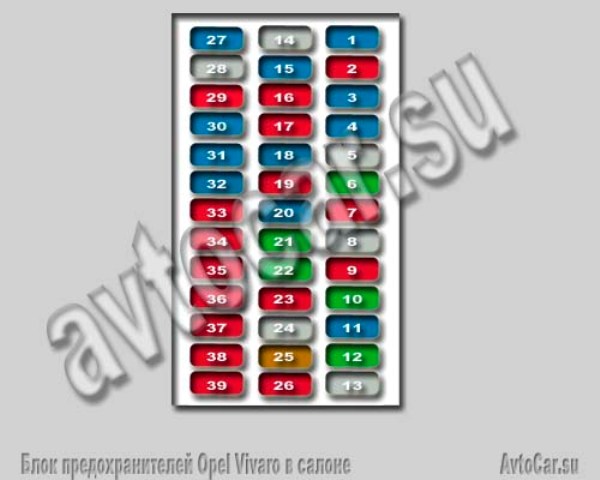

| Блок предохранителей расположенных в салоне |
 |
| 1 |
15 |
Аудиосистема
Реле габаритного света системы освещения дневного движения
Реле ближнего света фар системы освещения дневного движения
Охранная сигнализация - ультразвуковой датчик, сирена
Многофункциональный дисплей
ЭБУ системы навигации
Тахограф
Реле дальнего света фар
|
| 2 |
10 |
Освещение салона
|
| 3 |
15 |
Противотуманные фары - реле
|
| 4 |
15 |
Звуковой сигнал
Переключатели: наружного освещения, указателей поворота, противотуманного света
|
| 5 |
25 |
Звуковой сигнал
Переключатели: наружного освещения, указателей поворота, противотуманного света
Дальний свет - реле
|
| 6 |
30 |
Стеклоочистители и стеклоомыватели - переключатель
Очиститель ветрового стекла - электродвигатель и реле
|
| 7 |
10 |
ЭБУ РКПП
ЭБУ системы впрыска
Реле стартера
Реле топливного
ЦЭКБС
|
| 8 |
25 |
Отопитель салона |
| 9 |
10 |
Центральный замок
Диагностический разъём
Щиток приборов
Датчик угла поворотов рулевого колеса
ЦЭКБС
ЭБУ системы впрыска - реле питания
|
| 10 |
30 |
Центральный замок |
| 11 |
15 |
Указатель поворотов |
| 12 |
30 |
Реле обогрева заднего стекла и наружных зеркал заднего вида |
| 13 |
25 |
Звуковой сигнал
Переключатели: наружного освещения, указателей поворота и противотуманного света
|
| 14 |
25 |
Реле водяного электронасоса системы дополнительного подогрева
Дополнительный воздухораспределительный блок
|
| 15 |
15 |
Задние ходовые огни - выключатель
Подогрев топлива - реле
Реле света заднего хода - для РКПП
Реле очистителя ветрового стекла
Реле №1 и №2 "+" за замком зажигания
|
| 16 |
10 |
Центральный замок
Обогрев заднего стекла
Освещение вещевого ящика
Панель приборов
Управление климатической установкой
Корректор фар
Выключатель слабого сцепления с дорогой - для РКПП
|
| 17 |
10 |
Датчик скорости автомобиля
Датчик угла поворота рулевого колеса
ЭБУ ABS
ЭБУ ESP
Датчик углового, поперечного и бокового ускорения
|
| 18 |
15 |
Панель управления отопителем
Стеклоочистители и стеклоомыватели - переключатель(-)и
Аудиосистема
Габаритный свет - реле
Реле ближнего света фар системы освещения дневного движения
Очиститель заднего стекла - реле времени
Многофункциональный дисплей
|
| 19 |
10 |
Стоп-сигнал - выключатель
Диагностический разъём
ЭБУ AirBag
ЭБУ системы контроля парковки
Датчик дождя и освещенности
Выключатель системы ESP и системы контроля парковки
|
| 20 |
15 |
Отопитель салона
Реле дополнительного отопителя
Обогрев сидений водителя и пассажира - выключатели
|
| 21 |
30 |
Электростеклоподъёмники |
| 22 |
30 |
Очиститель заднего стекла: двигатель и реле |
| 23 |
10 |
Дальний свет фар |
| 24 |
25 |
Панель управления климатической установкой пассажира
Система дополнительного подогрева - реле водяного насоса
|
| 25 |
5 |
Реле разгрузки цепи подачи "+" АКБ с временной задержкой на плафон освещения салона |
| 26 |
10 |
Обогрев наружных зеркал заднего вида |
| 27 |
15 |
Прикуриватель - 1-ый ряд сидений
Дополнительное оборудование - 1-го ряда сидений
|
| 28 |
25 |
Вентилятор отопителя и кондиционера
Климатическая установка - панель управления
|
| 29 |
10 |
Многофункциональный дисплей
Освещение дневного движения - главное реле
Аудиосистема
ЭБУ системы навигации
Реле №1 и №2 потребителей электроэнергии
|
| 30 |
15 |
Дополнительная розетка 12 В - 1-ый ряд сидений |
| 31 |
15 |
Дополнительная розетка 12 В - 2-ой ряд сидений
|
| 32 |
15 |
Звуковой сигнал |
| 33 |
10 |
Противотуманные фонари |
| 34 |
10 |
Габаритные огни - правый борт |
| 35 |
10 |
Габаритные огни - левый борт
Подсветка контрольно-измерительных приборов
|
| 36 |
10 |
Ближний свет - правая фара
|
| 37 |
10 |
Ближний свет - левая фара |
| 38 |
10 |
Дальний свет - правая фара
|
| 39 |
10 |
Дальний свет левая фара |

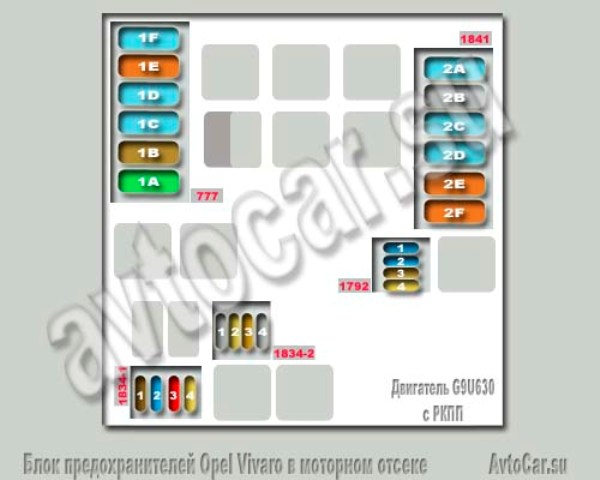

| |
| Блок(-и) предохранителей в моторном отсеке - двигатель G9U630 с РКПП |
 |
| Блок защиты цепи силового питания 777 |
| 1A |
30 |
ЭБУ РКПП |
| 1B |
70 |
Монтажный блок предохранителей салона
Блок предпускового подогрева
|
| 1C |
60 |
Реле погружных подогревателей 1 и 4
|
| 1D |
60
|
Реле погружных подогревателей 2 и 3
|
| 1E |
40 |
Вентилятор системы охлаждения двигателя - реле большой скорости |
| 1F |
60 |
Вентилятор системы охлаждения двигателя - реле малой скорости |
| Блок предохранителей (1792) |
| 1 |
15 |
Розетка 12 В для дополнительного оборудования 2-го ряда сидений |
| 2 |
15 |
Розетка 12 В для дополнительного оборудования 3-го ряда сидений |
| 3 |
5 |
Панель управления отопителем |
| 4 |
20 |
Автономный отопитель |
| Блок защиты цепи двигателя 1834-1 |
| 1 |
25 |
ЭБУ системы впрыска |
| 2 |
15 |
Цепь питания системы двигателя |
| 3 |
10 |
Электромагнитная муфта компрессора кондиционера |
| 4 |
20 |
Реле подогрева топлива |
| Блок защиты цепи двигателя 1834-2 |
| 1 |
- |
Резервный |
| 2 |
20 |
ЭБУ РКПП |
| 3 |
5 |
ЭБУ РКПП
Плюсовой вывод АКБ
|
| 4 |
- |
Резерв |
| Блок защиты цепей силового питания 1841 |
| 2A |
60 |
Блок предохранителей в салоне
Реле потребителей электроэнергии 1
|
| 2B |
- |
Резерв |
| 2C |
60 |
Реле 1 и 2 "+" после замка зажигания
Реле дополнительного отопителя салона
|
| 2D |
60 |
Блок предохранителей салона
Охранная сигнализация
|
| 2E |
40 |
Реле потребителей электроэнергии 2
Реле разгрузки цепи "+" АКБ с задержкой времени на плафон освещения салона
|
| 2F |
40 |
Электровентилятор отопителя и кондиционера |
|
