Таблицы расшифровок блоков предохранителей Renault Scenic с 1999 по 2002 год



Номер Номинальный ток, A Назначение предохранителей

Блок предохранителей расположенных в салоне

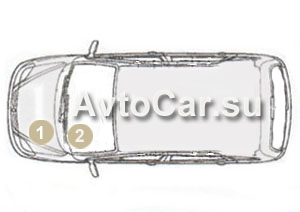

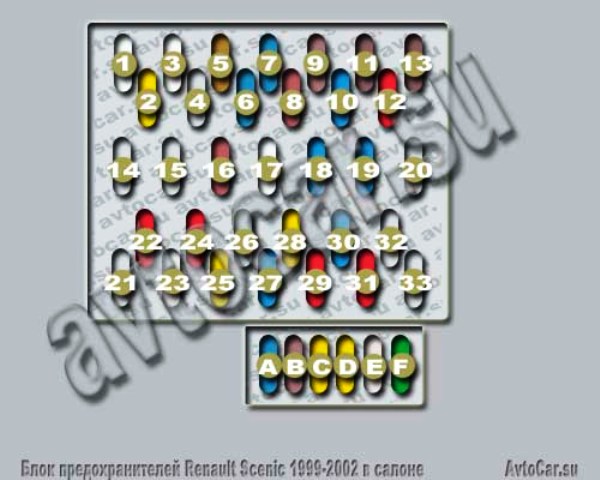

Расположение блоков предохранителей в Renault Scenic/Рено СценикСхема расположения предохранителей Renault Scenic(Рено Сценик) в блоке салон
1 25

Задний левый стеклоподъёмник

2 -

Резерв

3 25

Задний левый стеклоподъёмник

4 - Резерв
5 7.5 Обогрев зеркал
6 15

Стеклоподъёмники

Часы

Магнитола

7 15 Звуковой сигнал
8 5

ЭБУ двигателя

Вентилятор системы охлаждения

Диагностический разъем

АКПП

Панель приборов

9 5 Задний противотуманный фонарь
10 15 Противотуманные фары
11 7.5 Габаритные огни - левый борт
12 10 Омыватели фар
13 7.5 Габаритные огни - левый борт
14 -

Резерв

15 -

Резерв

16 5 ABS
17 25 Стеклоподъёмники
18 15

Стоп-сигналы

Панель приборов

Обогрев лобового стекла

ABS

19 15

Задние ходовые огни

Омыватель/очиститель заднего стекла

20 - Резерв
21 - Резерв
22 10 Дальний свет левая фара
23 25 Стеклоподъёмник - сторона водителя (низкий уровень комфорта)
24 10

Дальний свет - правая фара

25 20 Электролюк
26 - Резерв
27 15 Подогрев сидений
28 20 Климатическая система
29 10 Ближний свет - левая фара
30 15

Магнитола

Прикуриватель

Подсветка панели приборов

Часы

31 10

Ближний свет - правая фара

32 - Резерв
33 - Резерв
A 15 Аварийно-световая сигнализация, указатели поворотов
B 5 Иммобилизатер
C 20

Центральный замок

D 20 Очиститель лобового стекла
E 25

Водительский стеклоподъёмник (высокий уровень комфорта)

F 30 Обогрев заднего стекла

Блок предохранителей в моторном отсеке
Блок предохранителей Рено Сценик 99-02 года в моторном отсеке - схема
1 30

Вентилятор системы охлаждения

Подогрев топливного фильтра
2 30 ЭБУ двигателя
3 7,5

Система кондиционирования

4

3

Система подачи топлива Bi-Fuel

5 7,5

Система подачи топлива Bi-Fuel

6 7,5 ЭБУ АКПП/стартер
7 7,5

AirBag

ЭБУ двигателя

Подогреватель топливного фильтра

8 7,5 Система подачи топлива Bi-Fuel
9   Диод кондиционера
10   Диод кондиционера
11 70 Свечи накаливания дизельный двигатель
12 -
13 -
14

40

50

Вентилятор системы охлаждения - 2-я скорость

Подогрев топливного фильтра

15 -
16 60 ABS
17 -
18 60 Обогрев лобового стекла
19 40 Кондиционер
20 60 Электронный блок управления
21 60 Блок предохранителей/Приборная панель
22 60

Противоугонная система

Звуковой сигнал

Выключатель освещения

Источник: Автомануал | блок предохранителей Renault
